መግቢያ
SAE Hydraulic Pipe Flanges ከፍተኛ{0}የአፈጻጸም ማገናኛ አካላት ለደህንነቱ የተጠበቀ፣ለማፍሰስ{1}በሚፈልጉ የሃይድሮሊክ ስርዓቶች ውስጥ የተነደፉ የፈሳሽ ማስተላለፊያ አካላት ናቸው። በSAE J518 እና ISO 6162 መመዘኛዎች የተሰሩ እነዚህ ፍላጀሮች በተለያዩ ኢንዱስትሪዎች ውስጥ ባሉ ከፍተኛ{5}ግፊት አፕሊኬሽኖች ውስጥ አስተማማኝ አፈጻጸምን ያረጋግጣሉ።
ዝርዝሮች
|
ክፍል ቁጥር |
የፍላንጅ መጠን |
ሆሴ ቦሬ |
ልኬቶች |
|||||
|
ዲ.ኤን |
DASH |
A |
C |
D |
H |
L |
||
|
87641-08-08 |
1/2" |
12 |
08 |
58.9 |
31.7 |
24 |
24 |
7.75 |
|
87641-08-12 |
1/2" |
20 |
12 |
74.9 |
31.7 |
24 |
27.5 |
7.75 |
|
87641-12-10 |
3/4" |
16 |
10 |
72.5 |
41.3 |
32 |
28.2 |
8.76 |
|
87641-12-12 |
3/4" |
20 |
12 |
79.2 |
41.3 |
32 |
31.8 |
8.76 |
|
87641-16-16 |
1" |
25 |
16 |
90.2 |
47.6 |
38 |
34.7 |
9.53 |
|
87641-20-20 |
1.1/4" |
32 |
20 |
103.8 |
54 |
44 |
41.5 |
10.29 |
|
87641-24-20 |
1.1/2" |
32 |
20 |
105.8 |
63.5 |
51 |
45.1 |
12.57 |
|
87641-24-24 |
1.1/2" |
40 |
24 |
116.2 |
63.5 |
51 |
45.5 |
12.57 |
|
87641-32-24 |
2" |
40 |
24 |
125.4 |
79.4 |
67 |
54.7 |
12.57 |
|
87641-32-32 |
2" |
50 |
32 |
135.7 |
79.4 |
67 |
52.7 |
12.57 |
መለኪያዎች / ቴክኒካዊ ውሂብ
|
ኦሪጅናል |
ዜጂያንግ፣ ቻይና |
የማስረከቢያ ቀን |
ለድርድር የሚቀርብ |
|
ማረጋገጫ |
ጂቢ / T19001-2016 idt ISO9001: 2015 |
ማሸግ |
የኤክስፖርት ደረጃ |
|
ቁሳቁስ |
የካርቦን ብረት |
ዋስትና |
1 አመት |
|
የክፍያ ጊዜ |
ቲ.ቲ |
MOQ |
2000 |
|
ሁኔታ |
አዲስ |
ቀለም |
ነጭ ዚንክ, ቀለም ዚንክ |

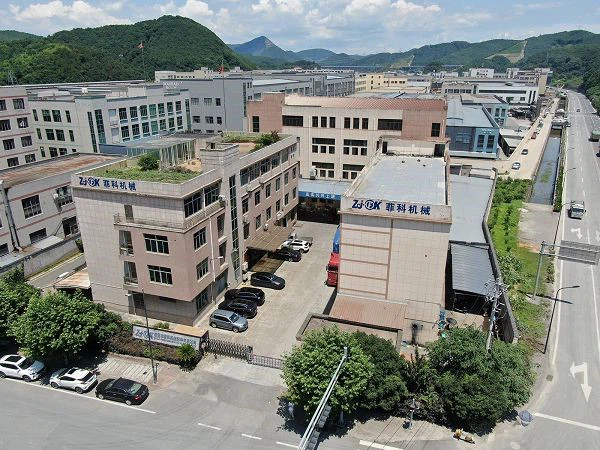

ስለ ኩባንያ
ጥቅሞች
ተመጣጣኝ ያልሆነ የግፊት አፈጻጸም
እስከ 10,000 PSI የሚደርስ የፍንዳታ ግፊትን ለመቋቋም የተነደፈ
ከመደበኛ SAE መስፈርቶች 30% ከፍ ያለ የግፊት ደረጃ
በከፍተኛ ግፊት የብስክሌት ሁኔታዎች ውስጥ የማኅተም ትክክለኛነትን ይጠብቃል።
ትክክለኛነት የማምረት ልቀት
CNC ማሽንን ወደ ± 0.005 ኢንች መቻቻል ለፍፁም ተስማሚነት
የተጭበረበረ ግንባታ (ያልተጣለ) የላቀ ጥንካሬ
ማይክሮ{0}የተጠናቀቁ የማተሚያ ወለሎች (ራ <0.4μm)
የላቀ የቁሳቁስ ጥራት
አውሮፕላኖች{0}የካርቦን ብረት ደረጃ ከተሻሻለ የድካም መቋቋም ጋር
316L አይዝጌ ብረት አማራጭ ከ 5x ዝገት መቋቋም ጋር
ከወፍጮ የሙከራ ሰርተፊኬቶች ጋር ሙሉ የቁስ ክትትል
መፍሰስ{0}የማስረጃ ዋስትና
የባለቤትነት Quad{0}የSeal™ ቴክኖሎጂ (ዋና፣ ሁለተኛ ደረጃ እና ባለሁለት የመጠባበቂያ ማህተሞች)
ቀድሞ{0}የተጫነ ከፍተኛ{1}የአፈጻጸም FKM O{2}}ቀለበቶች (-65 ዲግሪ ፋራናይት እስከ +400 ዲግሪ ፋ)
100% ግፊት ወደ 1.5x የስራ ግፊት ተፈትኗል
ኢንዱስትሪ{0}አመራር ዘላቂነት
ከኢንዱስትሪ መስፈርት 50% ረጅም የአገልግሎት ዘመን
ለጠለፋ ፈሳሽ አፕሊኬሽኖች ልዩ ጠንከር ያሉ ወለሎች
ለከፍተኛ ንዝረት አካባቢዎች ተጽዕኖ{0}የሚቋቋም ንድፍ
ዓለም አቀፍ ተገዢነት እና ማረጋገጫ
ለ SAE J518፣ ISO 6162 እና ASME B16.5 የተረጋገጠ
PED 2014/68/ የአውሮፓ ህብረትን የሚያከብር
ABS እና DNV{0}}GL የባህር ማፅደቆች ይገኛሉ
የመጫኛ ጥቅሞች
ሌዘር{0}ለቀላል አቅጣጫ የተቀረጹ መለያ ምልክቶች
ቅድመ{0}ከአሰላለፍ መመሪያዎች ጋር ተሰብስቧል
40% ፈጣን ጭነት ከተለመደው flanges
የማበጀት ችሎታዎች
ከ1/4" እስከ 6" ባለው መጠን ይገኛል
Monel፣ Hastelloy እና Titaniumን ጨምሮ ልዩ ቁሶች
ብጁ የወደብ ውቅሮች እና የግፊት ደረጃዎች
ጥብቅ የጥራት ማረጋገጫ
100% ልኬት ማረጋገጫ ከሲኤምኤም ጋር
ለቁሳዊ ትክክለኛነት የአልትራሳውንድ ሙከራ
ልዩ የመለያ ቁጥሮች ባች መከታተያ
ወደር የለሽ የቴክኒክ ድጋፍ
የወሰኑ የመተግበሪያ ምህንድስና ቡድን
ነፃ የሃይድሮሊክ ስርዓት ትንተና
በ{{0}የጣቢያ ጭነት ስልጠና ይገኛል።
የሚጠየቁ ጥያቄዎች
ጥ፡ የእርስዎ SAE flanges የትኞቹን መመዘኛዎች ያከብራሉ?
መ፡ ፈረንጆቻችን ይገናኛሉ፡
SAE J518 (ኮድ 61 እና 62)
ISO 6162 (ተከታታይ 1 እና 2)
ዲአይኤን 20066
ASME B16.5 (በተጠየቀ ጊዜ)
ጥ፡ ምን ዓይነት የግፊት ደረጃዎች አሉ?
መ፡ መደበኛ የግፊት ክፍሎች፡-
3000 PSI (207 ባር) መደበኛ ተከታታይ
6000 PSI (414 ባር) ከፍተኛ{2}የግፊት ተከታታይ
ብጁ ዲዛይኖች እስከ 15,000 PSI (1034 ባር)
ጥ: ምን ዓይነት ቁሳቁሶች ታቀርባለህ?
መ: መደበኛ ቁሳቁሶች
AISI 4130 የካርቦን ብረት
304/316 አይዝጌ ብረት
ልዩ ቅይጥ;
Duplex 2205
ኢንኮኔል 625
ቲታኒየም 5ኛ ክፍል
ጥ: ትክክለኛውን የፍላንግ መጠን እንዴት መምረጥ እችላለሁ?
መ፡ የቁልፍ ምርጫ መለኪያዎች፡-
የቧንቧ መጠሪያ መጠን (NPS)
የስርዓት የሥራ ጫና
የወራጅ መስፈርቶች (ጂፒኤም)
የሙቀት ክልል
የእኛ መሐንዲሶች ነፃ የመጠን ምክክር ይሰጣሉ
ጥ: ምን ዓይነት የማተሚያ አማራጮች አሉ?
መ: የማተም ውቅሮች
ኦ{0}የቀለበት ፊት ማኅተም (ORFS) - መደበኛ
RTJ (የቀለበት አይነት መገጣጠሚያ)
ጠፍጣፋ ፊት ከጥቅልል ቁስል ጋኬት ጋር
ለከፍተኛ ሙቀት መተግበሪያዎች ከብረት{0}ወደ{1}የብረት ማህተም{2}
ጥ፡ የአንተ ክንፎች ከሌሎች ብራንዶች ጋር ሊለዋወጡ የሚችሉ ናቸው?
መ: አዎ፣ የእኛ ጎራዎች፡-
ሙሉ የSAE/ISO ልኬት ተገዢነትን ያቆዩ
ከመደበኛ ዲዛይኖች ጋር 100% ሊለዋወጡ ይችላሉ።
መቻቻልን{0}ቁጥጥር የሚደረግባቸው መጋጠሚያ ወለሎችን ያካትቱ
ጥ፡ ለብጁ ትዕዛዞች የመሪ ጊዜዎ ስንት ነው?
መ፡ የምርት ጊዜዎች፡-
የአክሲዮን ዕቃዎች: የ 24-ሰዓት ጭነት
መደበኛ ብጁ: 5-7 የስራ ቀናት
ልዩ ቅይጥ: 2-3 ሳምንታት
የአደጋ ጊዜ የምርት ቦታዎች ይገኛሉ
ጥ፡ የመጫኛ ድጋፍ ትሰጣለህ?
መ: አጠቃላይ የድጋፍ ጥቅል
ዲጂታል torque አስሊዎች
3D መጫኛ እነማዎች
የመስክ መጫኛ መመሪያዎች
በ{{0}የጣቢያ ቴክኒሻን መላኪያ (አማራጭ)
ጥ፡ ምን ማረጋገጫዎችን ትጠብቃለህ?
መ: የአሁን የምስክር ወረቀቶች
አይኤስኦ 9001፡2015 (QMS)
API Q1 (ዘይት እና ጋዝ)
PED 2014/68/የአውሮፓ ህብረት ምድብ IV
ዲኤንቪ{0}ጂኤል ማሪን
ጥ: ምን ጥገና ይመከራል?
መ፡ መከላከል ጥገና፡-
አመታዊ torque ማረጋገጫ
የሁለት አመት ማህተም ምርመራ
የ 5 ዓመት የአልትራሳውንድ ሙከራ
ከ 50,000 ዑደቶች በኋላ መተካት
